Montando Aeromodelo Cessna Deprom



 Montagem do aeromodelo cessna, passo a passo

                             quem quiser a planta pode pedir por e mail

                                                claudiorin@hotmail.com, logo coloco ela no blog para baixar...



              1º-  Imprimir a planta, recortar e colar montando em cima do deprom.
              2º-  Como exemplo abaixo recortar em deprom ou bandejinhas de frios, (coladas)
                     colocando em cima e tirando a partir do molde.








                 3º-  A parte do fundo eu recorto ela duas vezes, pois já sai o molde para a parte de cima
                       também, o que facilita o trabalho...

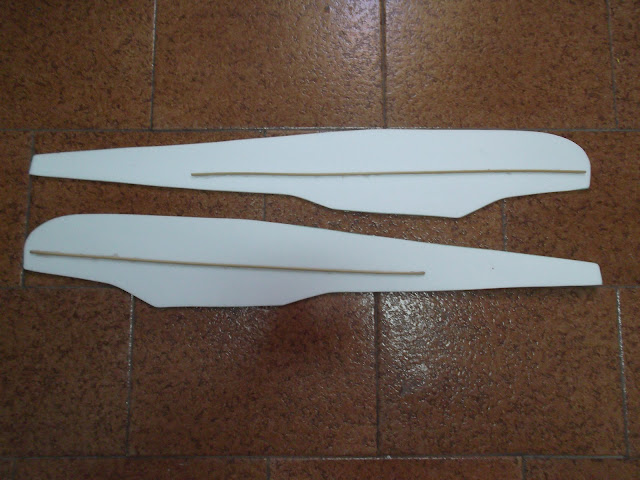

                  4º-  Colar vareta de bambum ou naylon, na parede do aeromodelo, reforça o deprom para os
                         tombos de iniciante, que ajuda muito mesmo.... Podem ser coladas com cola quente ou
                         de isopor.








                 5º-  Apos colar as varetas, pegar a parte do fundo, passar cola de isopor...

6º- Colocar a parte do fundo junto a lateral, colocando assim devagar alfinetes para sua

fixação....

7º- Um exemplo abaixo de como fica com os alfinetes:









                                       8º- Em quanto seca mostro abaixo o profundor.


                                 9º-  Faça um corte bem na linha pontilhada, onde ele vai receber depois
                                        as dobradiças, feitas de raio x.

                              10º - Este e a foto de como fica o leme, na verdade no nosso esquema não
                                       usamos leme, então ele fica fixo, sem movimento.

                            11º- Continuando, com o corpo já tirei mais ou menos as medidas, lembrando que a
                                    planta que uso neste esquema foi um pouco diminuída, sendo a corda de asa de
                                    15cm sem contar o aileron, então usando o segundo corte do fundo tiro a parte
                                    de cima e colo com cola de isopor e alfinete.

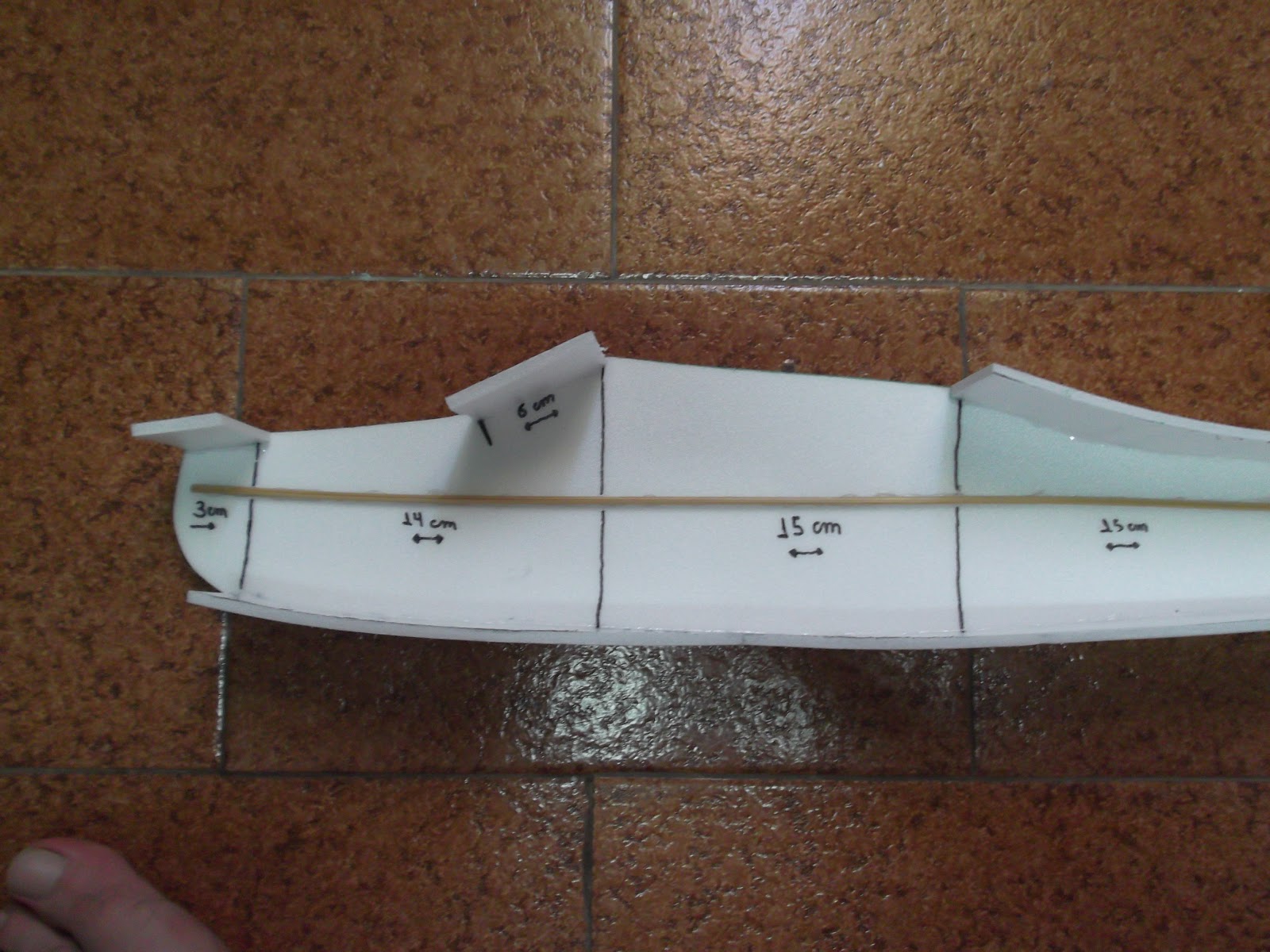

                           12º-  Neste esquema esta feito a linha de frente uma de 6cm e outra de
                                    3cm, veja figura de baixo como fica.

                           13º- Aqui eu faço o corte das duas peças que compõem a frente,
                                    montando assim fica mais fácil o acabamento final.

                         14º- Colocando as paredes que compõem o corpo, podem ser feitas de
                                 isopor, ou mesmo de deprom, prefiro o isopor, poes fica mais firme e leve
                                 da mesma forma e na hora de passar as varetas é melhor.

                            15º- Fazendo a parte onde vaio o servo motor, preste atenção no local:


                          16º- Esta parte foi feita de isopor, mas também pode ser feita de deprom.

                     17º-  Passe um canudinho de preferencia grosso, faça uma emenda em dois, pois
                              um só não da, cole a emenda com fita isolante sem apertar, faça um furo nas
                              três paredes de isopor ou deprom sem apertar demais, pois a linkagem vai
                              passar por ai, e atenção faça ficar acima, pois o profundor vai ao meio depois
                              com um corte, preste atenção no local do canudinho.

                     18º- Corte um forro de um material mais macio para colocar a frente do aero
                             na figura abaixo mostro como, pois é onde vai a bateria, ficando firme sem
                             movimento e deixando o aero mais seguro em pancadas.

                      19º- O material colocado no aeromodelo.

                    20º- Agora vamos fazer o acabamento final, depois de arrematar com cola de isopor
                            por dentro em todos os cantos do aeromodelo. Agora passe cola onde vai receber
                            a lateral, fixe com alfinetes se preferir use elásticos ao redor do aero.

                   21º- Preste atenção foi feito um furo para saída do canudinho, ele tem que ficar reto
                          pois a linkagem passa por ele, fixei o aeromodelo com alfinetes, mas na parte de traz
                          usei um elástico, para não mexer e esperar secar, não gosto muito do elástico pois ele
                         marca demais tirando o acabamento final.



Esta Semana fazendo nova asa e mais um aeromodelo deste....

Ailerons - O que são ???

Parte Segunda: Ailerons

     Ailerons são partes móveis dos bordos de fuga das asas de aeronaves de asa fixa, que servem para controlar o movimento de rolamento da aeronave...



                        Elas são movimentadas por Servos motores, depois entramos com mais detalhes, mas em baixo um exemplo de sua fixação nas asas e como funcionam....

                          Os ailerons são, geralmente, interconectados, de forma que um é movido para baixo enquanto o outro se move para cima, e vice-versa. O aileron que se move para baixo provoca aumento de sustentação na asa à qual está ligado, enquanto o aileron da asa oposta causa o efeito contrário, produzindo um momento de rolamento sobre o eixo longitudinal da aeronave.

Um exemplo abaixo ....

•                                                                                                                                                                                      fonte  Wikipédia
